Разликите между цилиндъра 10a-5 иSC цилиндър
Цилиндърът SC и 10A-5 са две различни серии. Монтажните им размери са различни. SC: Това беше стандартът за размер на ранния Airtac. По-късно много местни производители последваха този стандарт. Някои също го наричаха SC, докато други промениха имената си. 10A-5 е ранен национален стандарт. Тези две серии имат само малко различни монтажни отвори. Ако това е допълнителна връзка, тя може да бъде заменена. Въпреки това, ако цилиндърът е директно монтиран на машината, той не може да бъде заменен, освен ако не се пробият нови монтажни отвори. Цилиндърът 10a-5 е запечатан със стоманени уплътнения и стоманени ръкави, което е по-добро от гуменото уплътнение и е по-издръжливо. Воден от месингова втулка, той намалява износването на буталния прът по време на работа, като по този начин има по-дълъг експлоатационен живот от SC.

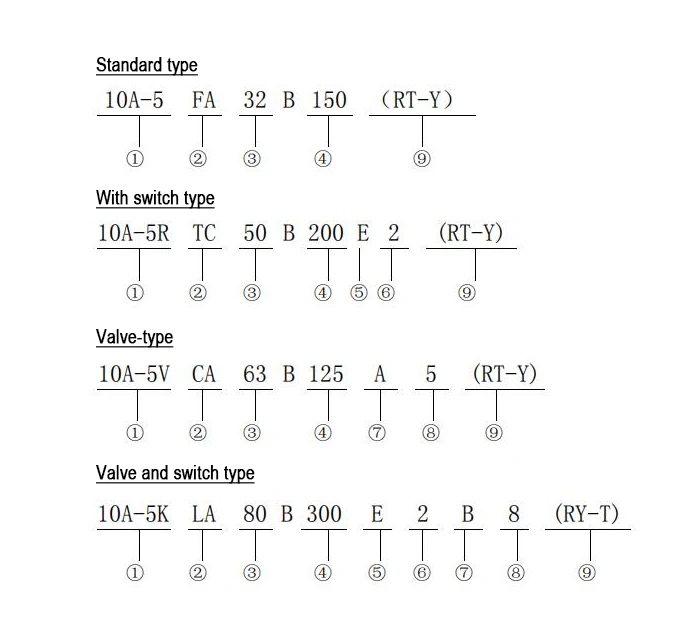

Модел, спецификация и параметри на цилиндъра 10a-5
| ① Цилиндър модел | |||
| ② Формуляр за инсталиране: Моля, вижте снимката на следващата страница | |||
| ③ Вътрешен диаметър на цилиндъра: За подробности, моля, вижте таблицата по-долу | |||
| ④ Ход на цилиндъра: Моля, вижте таблицата по-долу за подробности | |||
| ⑤Модел с кръгъл превключвател | |||
| E | F | G | H |
| SR101 | SR201 | SR301 | SR401 |
| ⑥Брой превключватели | |||
| ⑦Режимът на работа на вентила | |||
| Единично електронно управление | Двойно електронно управление | ||
| A: Тип електрическо натискане | D: Формуляр за самозадържане- | ||
| C: Три{0}}позиционен център-запечатан тип | |||
| B: Електрически издърпващ тип | E: Три-човека на среден ред | ||
| P: Три{0}}позиционен тип средно-налягане | |||
| ⑧Работно напрежение на вентила 5: AC220V 50HZ 8:DC 24V |
|||
| ⑨Формулярът за свързване: Моля, вижте илюстрацията на следващата страница за подробности | |||
Характеристики
1. Без{1}}смазани цилиндри, произведени в съответствие с лиценза на японската TAIYO Iron Works Co., Ltd. чрез въвеждане на технологията на компанията.
2. „Три превъзходства“ - Продукти „Провинциално превъзходство“, „Министерско превъзходство“ и „Известно качество“.
3. Напреднало ниво от 80-те години. Основните части са изработени от алуминиева сплав, която е лека. Стената на цилиндъра е обработена с твърдо анодиране, което е особено-устойчиво на износване и има дълъг експлоатационен живот.
4. Монтажните размери отговарят на ISO (международен стандарт)
5. Без подаване на масло (възможно е и подаване на масло), смазване, избягване на замърсяване с масло и газ и елиминиране на необходимостта от лубрикатор с маслена мъгла.
6. Налични са много разновидности и спецификации, включително комбинирани цилиндри с превключватели и клапани, което спестява време за свързване и е удобно за поддръжка и работа.
Основните технически параметри на цилиндър 10а-5
| Разнообразие от пневматични цилиндри | 10A-5 (стандартен тип) 10A-5R (с превключвател) | 10A-5V (с тип клапан) 10A-5K (с тип клапан и ключ | ||||||||||||||||
| Вътрешен диаметър на пневматичния цилиндър D(mm) | Φ32 | Φ40 | Φ50 | Φ63 | Φ80 | Φ100 | Φ125 | Φ160 | Φ32 | Φ40 | Φ50 | Φ63 | Φ80 | Φ100 | Φ125 | Φ160 | ||
| Максимален ход S(mm) | 500 | 800 | 1000 | 500 | 800 | 1000 | ||||||||||||
| Диапазон на работно налягане (MPa) | 0.05-1.0 | 0.15-0.08 | ||||||||||||||||
| Приложено налягане (MPa) | 1.5 | 1.2 | ||||||||||||||||
| Диапазон на работните скорости (mm/sec) | 50---700 | 50---500 | ||||||||||||||||
| Диапазон на работна температура (градус) | -25----- +80(но при незамръзващи-условия) | -25----- +80(но при незамръзващи-условия) | ||||||||||||||||
| Работна среда | Въздух, сух въздух | |||||||||||||||||
| Зареди гориво | Няма нужда (горивото също е приемливо) | |||||||||||||||||
| Буфер | Регулируеми буфери от двете страни | |||||||||||||||||
| Ход на буфера (mm) | 20 | 25 | 28 | 20 | 25 | 28 | ||||||||||||
| Най-кратък пътуване (mm) |
Монтаж | Модел пневматичен цилиндър | 10A-5R | 10A-5V | 10A-5K | |||||||||||||
| TC монтаж | Φ 32--Φ 125 | 125 | 75 | 125 | ||||||||||||||
| Φ 160 | 120 | 165 | 165 | |||||||||||||||
| Други инсталации | Φ 32--Φ 125 | 30 | 50 | 50 | ||||||||||||||
| Φ 160 | 110 | 165 | 165 | |||||||||||||||
Забележка
Когато превключвател е монтиран в средното положение на цилиндър с превключвател, максималната скорост на цилиндъра трябва да бъде в рамките на 300 mm/sec, за да се гарантира, че скоростта на реакция на релето и други товари могат да бъдат адаптирани и работата е в добро състояние.
2. Превключвателят трябва да бъде зареден преди употреба; в противен случай ще изгори, ако е свързан директно към източник на захранване.
3. Когато минималният ход на цилиндъра с превключвател е по-малък от стойността, посочена в горната таблица, може да се инсталира внесен превключвател. Моля, добавете думите "(Импортиран ключ)" след модела, когато правите поръчка. Цената ще се калкулира отделно.
По-горе са разликите между цилиндрите 10a-5 и SC цилиндрите, спецификациите на модела и параметрите на съдържанието на цилиндрите 10a-5. За да научите повече свързана информация, посететеhttps://www.joosungauto.com/.
